터빈 블레이드만큼 수명 주기 동안 자주 취급되고 검사되며 문서화되는 부품은 드뭅니다. 신품부터 여러 번의 정비(Shop Visit)를 거쳐 폐기될 때까지 모든 블레이드는 부품 번호, 일련번호, 배치 데이터 등으로 명확하게 식별되어야 하며, 최근에는 기계 판독이 가능한 데이터 매트릭스 코드까지 추가되는 추세입니다. 레이저 마킹은 정밀하고 영구적이며 비접촉식이라는 점에서 이를 위한 표준 공정으로 자리 잡았습니다.

흔히 그렇듯 병목 현상은 레이저 자체가 아니라 그 이전 단계에서 발생합니다. 블레이드를 어떻게 반복 정밀도로 레이저 아래에 위치시킬 것인가? 그리고 양면 마킹이 필요할 때 어떻게 뒤집을 것인가? 이 기사에서는 로봇과 적응형 MATRIX FlexCLAMP 그리퍼가 이 문제를 어떻게 해결하는지 보여드립니다. 이 시스템은 다양한 형상의 블레이드를 잡아 정해진 위치에 고정하고, 재클램핑이나 부품별 전용 지그, 셋업 시간 없이도 두 번째 면을 마킹할 수 있도록 회전시킵니다.

‍

과제: 제각기 다른 블레이드 형상과 이미 사용된 부품들

터빈 블레이드는 기하학적으로 가장 까다로운 양산 부품 중 하나입니다. 대형 엔진 하나에는 압축기와 터빈 단계를 통틀어 팬 블레이드부터 저압 터빈 블레이드까지 수천 개의 개별 블레이드가 포함되며, 그 형상만 해도 수십 가지에 달합니다. 부품들은 특히 다음과 같은 면에서 차이가 있습니다.

• 블레이드 날의 길이, 곡률 및 비틀림
• 뿌리(Root) 형상 (예: 전나무형 또는 도브테일 프로파일)
• 슈라우드, 냉각 공기 구멍 및 민감한 전연 및 후연
• 재질 및 코팅 (티타늄, 니켈 기반 합금, 열 차폐 코팅)
• 가공 상태: 신품 또는 유지보수를 거친 재생 부품

‍

마지막 항목은 종종 간과되곤 합니다. 엔진 정비(MRO) 과정에서 엔진은 부품 단위까지 완전히 분해됩니다. 블레이드는 세척 및 코팅 제거, 비파괴 검사, 연마, 블렌딩 또는 육성 용접과 같은 재가공을 거친 뒤 다시 코팅됩니다. 마킹과 관련하여 이는 두 가지 결과를 초래합니다.

1. 기존 식별 정보의 소실. 코팅 제거 및 재가공 후에는 기존 마킹을 읽을 수 없거나 완전히 사라지는 경우가 많습니다. 따라서 재마킹은 모든 블레이드를 재조립하기 전 오버홀 공정에서 반드시 거쳐야 하는 필수 단계입니다.
2. 블레이드가 더 이상 공칭 형상과 일치하지 않음. 마모, 재가공 및 새로운 코팅 두께로 인해 윤곽이 변합니다. 신품을 기준으로 설계된 고정식 지그는 더 이상 완벽하게 맞지 않습니다.

‍

여기에 시장 압박까지 더해지고 있습니다. 업계 분석에 따르면 2025년 전 세계 MRO 시장 규모는 약 1,360억 달러로 사상 최고치를 기록했으며, 2026년에는 상업용 애프터마켓의 절반 이상을 엔진 정비가 차지할 전망입니다. 정비소들은 이미 처리 용량 한계에 도달해 있으며, 셋업 시간과 추가 클램핑이 발생할 때마다 정비 횟수에 비례하여 비용과 시간이 늘어나고 있습니다.

‍

요구 사항: 항공 산업의 마킹 기준

• 마킹 의무: 항공 당국은 엔진 부품의 영구적인 식별을 요구합니다(예: 미국 14 CFR Part 45). 수명 제한 부품의 경우 제조 시점부터의 이력을 빠짐없이 추적할 수 있어야 합니다.
• 코드 품질: 직접 부품 마킹(DPM)을 위한 데이터 매트릭스 코드는 SAE AS9132 표준에 따라 평가됩니다. 왜곡, 대비, 셀 기하학적 구조는 부품이 레이저 아래에 얼마나 정확하게 위치하느냐에 따라 직접적으로 결정됩니다.
• 저응력 구역: 마킹은 정의된 저응력 영역에서만 수행되어야 하며, 블레이드의 경우 일반적으로 풋(foot) 부분에 해당합니다. 마킹 위치는 엄격한 공차를 준수해야 합니다.
• 부품 보호: 블레이드 면, 모서리, 코팅은 고정 및 파지 과정에서 손상되어서는 안 됩니다. 비행 안전에 직결되는 부품에 압흔이 생기는 것은 허용되지 않습니다.

‍

요약하자면, 마킹 자체는 몇 초면 끝납니다. 핵심은 신품이든 중고품이든 모든 블레이드를 반복 정밀도를 유지하면서 안전하게 위치시키는 데 있습니다. 양면 마킹이 필요한 경우 이 과정은 두 번 반복됩니다.

‍

기존 방식: 블레이드 유형별 전용 지그 사용 및 뒤집기를 위한 추가 고정 장치 필요

많은 마킹 셀에서 사용하는 일반적인 방식은 다음과 같습니다. 각 블레이드 모델마다 전용 고정 장치를 제작하여 부품을 삽입합니다. 뒷면을 마킹해야 할 경우 블레이드를 꺼내 뒤집고 다시 정렬하거나, 대칭형으로 제작된 두 번째 고정 장치를 사용해야 합니다. 이러한 방식은 다양한 부품을 다룰 때 다음과 같은 문제를 야기합니다.

• 지그 재고 관리: 모델당 하나의 지그가 필요하며, 양면 마킹 시에는 두 개가 필요할 수도 있습니다. 전체 블레이드 포트폴리오를 고려하면 그 수는 기하급수적으로 늘어납니다.
• 셋업 시간: 유형을 변경할 때마다 수 분이 소요됩니다. 다양한 부품을 혼합하여 처리하는 MRO 시설에서는 이러한 작업이 하루에도 여러 번 발생합니다.
• 오류의 원인이 되는 두 번째 고정 작업: 재고정할 때마다 정렬을 다시 해야 하고, 초점 위치를 새로 잡아야 하며, 위치 오차와 코드 품질 저하의 위험이 발생합니다.
• 사용된 형상: 수리된 블레이드는 새 부품용 고정구에 더 이상 정확하게 맞지 않아, 받침대를 대거나 재조정하는 등 임기응변이 필요합니다.
• 새로운 변형: 새로운 블레이드 유형이 나올 때마다 새로운 고정구를 설계, 제작 및 테스트해야 하며, 이로 인해 수주가 소요됩니다.

‍

해결책: 로봇이 직접 잡고, 고정하고, 뒤집는 MATRIX FlexCLAMP 적응형 블레이드 홀더

이 방식은 논리를 뒤집습니다. 블레이드를 각 면에 맞는 고정구에 놓는 대신, 그리퍼 자체가 고정구 역할을 합니다. 로봇이 MATRIX FlexCLAMP 를 사용하여 블레이드를 잡고 레이저 작업 영역 내에서 정의된 위치에 고정합니다. 한쪽 면을 먼저 작업한 후 다른 쪽 면을 작업합니다.

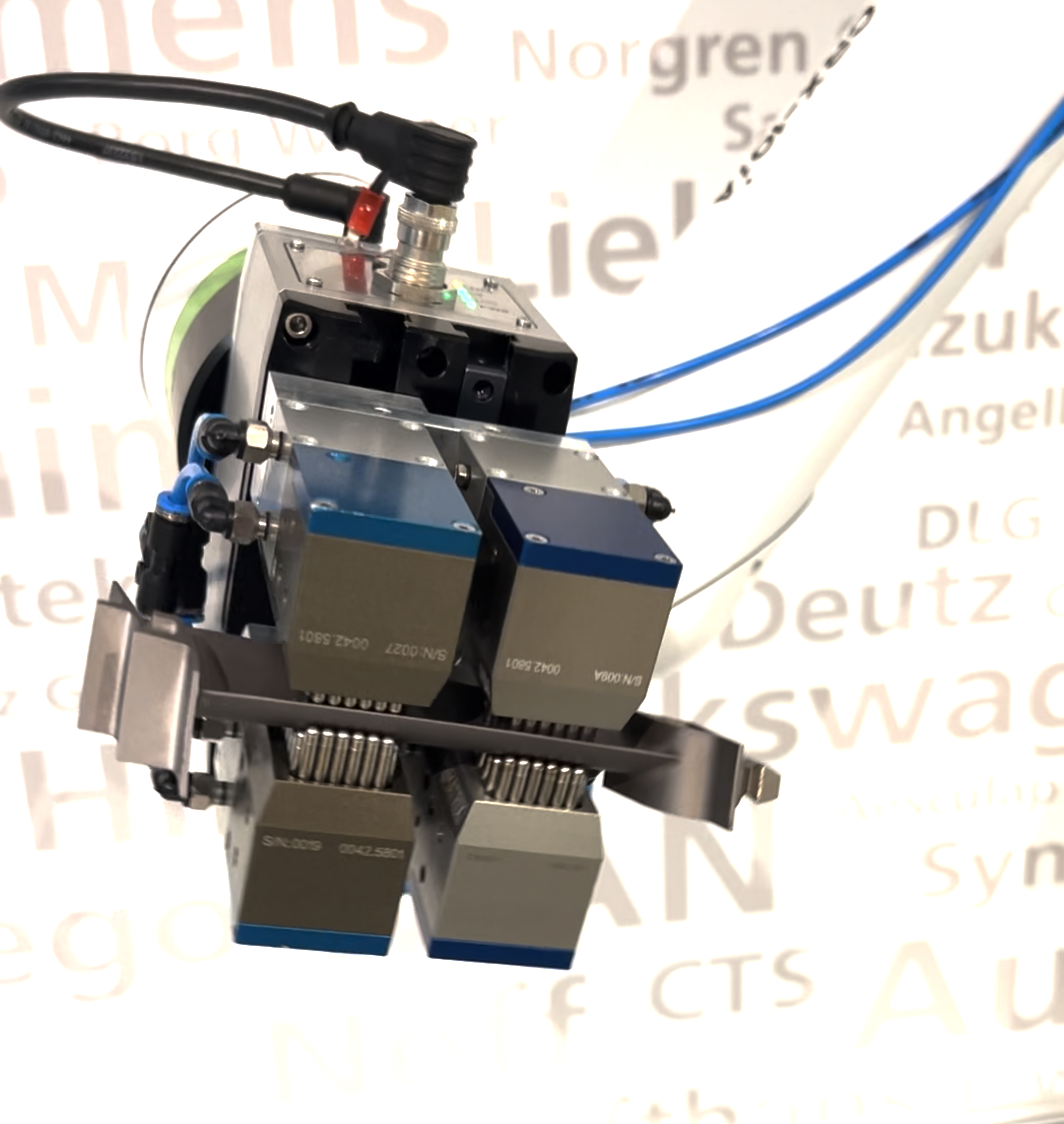

FlexCLAMP 시스템은 다수의 스프링 장착 MATRIX 핀으로 구성되어 있습니다. 그리퍼가 닫히면 이 핀들이 블레이드의 실제 윤곽에 맞춰져 형상의 네거티브 형태를 형성합니다. 그 후 핀이 공압식으로 고정되어 형태가 유지되며, 그리핑 힘이 면 전체에 고르게 전달됩니다. 압력이 없는 상태에서도 잠금 장치가 고정을 유지하므로 압축 공기가 차단되어도 안전합니다. 이는 로봇이 항공기 핵심 부품을 레이저 스테이션 위에서 이동시킬 때 매우 중요한 안전 기능입니다. 통합 센서 시스템이 그리핑 상태를 모니터링하여 공정 중단이 발생하기 전에 오차를 감지합니다.

‍

‍

5단계 작업 과정

1. 그리핑: 로봇이 트레이나 부품 운반대에서 블레이드를 꺼냅니다. 핀이 블레이드 유형에 상관없이 실제 형상에 맞춰지고 잠깁니다.
2. 위치 결정: 로봇이 레이저 아래에서 블레이드를 정의된 위치에 반복 정밀도로 고정합니다. 고정구 없이, 수동 조정 없이도 초점 위치와 마킹 영역이 정확하게 일치합니다.
3. 1면 마킹: 부품 번호, 일련번호, 데이터 매트릭스 코드까지, 그리퍼가 위치를 안정적으로 고정하는 동안 레이저 작업이 진행됩니다.
4. 재고정 없이 회전: 그리퍼가 블레이드 형상에 맞춰지기 때문에 풋(foot)의 양면 모두 자유롭게 접근할 수 있습니다. 로봇은 반대편 작업을 위해 그리퍼 안에서 블레이드를 새로운 마킹 위치로 회전시킵니다. 기준점은 그대로 유지되므로 별도의 지그나 재정렬 과정이 필요 없습니다.
5. 내려놓고 바로 다음 작업으로: 블레이드를 내려놓고 클램핑을 해제하면 그리퍼가 다음 블레이드 형상에 맞춰집니다. 완전히 다른 유형의 부품이라도 셋업 시간은 제로입니다.

‍

재생 블레이드에서도 완벽하게 작동하는 이유

고정식 지그와의 결정적인 차이점은 핀이 이상적인 CAD 윤곽이 아닌 실제 형상을 그대로 구현한다는 것입니다. 블렌딩, 재작업, 재코팅 후 공칭 형상에서 벗어난 블레이드도 신품과 동일하게 안정적으로 파지합니다. 다수의 핀을 통해 힘을 면 단위로 분산시키므로 기존 그리퍼 죠(jaw)처럼 특정 부위에 하중이 집중되지 않아 모서리, 연마면, 코팅층을 안전하게 보호합니다.

실무적으로는 신품과 재생품을 동일한 셀에서, 동일한 공정으로, 동일한 그리퍼를 사용하여 처리할 수 있음을 의미합니다.

‍

반복 정밀도가 곧 마킹 품질로 직결됩니다

안정적이고 재현 가능한 위치 고정은 마킹 품질에 직접적인 영향을 미칩니다. 일정한 초점 거리, 왜곡 없는 데이터 매트릭스 셀, 승인된 영역 내의 정확한 마킹이 가능합니다. 이를 통해 최종 검사부터 다음 정비 단계에 이르기까지 모든 후속 공정에서 재작업과 판독 오류를 줄일 수 있습니다.

‍

추가 정보: 고정식 마킹을 위한 FLEXSTATION 및 X-SUPPORT

모든 마킹 작업에 로봇이 필요한 것은 아닙니다. 블레이드를 고정된 상태에서 마킹하거나 측정해야 하는 경우, 두 가지 MATRIX 시스템이 보완적인 역할을 합니다.

• FLEXSTATION: CAD 기반 플랫폼으로 3D 데이터(STEP, IGES, DXF)를 사용하여 약 15분 만에 형상 맞춤형 프로그래밍 가능 지그를 생성합니다. 다양한 블레이드 타입을 다루는 마킹 또는 측정 스테이션에 적합합니다. 실제로 미국의 한 항공우주 고객사는 120개 부품을 위해 사용하던 240개의 밀링 가공 지그를 단 2개의 프로그래밍 가능한 MATRIX 팔레트로 대체했습니다.
• X-SUPPORT: 다양한 품종을 취급하는 작업장을 위한 수동형 솔루션입니다. 자동화 설비 없이도 부품별 전용 지그 대신 유연한 핀 지지대를 사용할 수 있습니다.

‍

FlexCLAMP와 FLEXSTATION을 사용하여 측정 공정에서 터빈 블레이드를 고정하는 방법은 별도의 게시물에서 설명해 드렸습니다.

‍

비즈니스 사례: 적응형 마킹 셀 도입의 경제적 효과

약 200개의 활성 블레이드 모델을 보유하고 양면 마킹을 수행하는 블레이드 제조사나 MRO 업체의 경제적 효과를 보수적으로 추산해 보았습니다. 가정 조건: 일일 10~20회 모델 교체, 연간 220일 가동, 기존의 부품 전용 마킹 지그 사용 환경.

• 부품 전용 마킹 지그 비용 절감 (200개 모델 × 약 800~1,500유로, 양면 마킹 시 2배): 약 30,000~60,000유로 (수년에 걸쳐 분할)
• 셋업 시간 단축 (2~4분 × 10~20회 교체/일 × 220일): 약 15,000~45,000유로
• 2차 클램핑 공정 제거 (블레이드당 핸들링 및 사이클 타임 절감): 약 10,000~20,000유로
• 위치 오류 및 코드 왜곡으로 인한 불량 및 재작업 감소: 약 10,000~20,000유로
• 신규 블레이드 모델에 대한 엔지니어링 비용 절감: 약 15,000~30,000유로

‍

→ 셀당 연간 예상 총 절감액: 60,000~120,000유로

참고: 위 수치는 마킹 셀 하나에 대한 보수적인 추정치입니다. 여러 대의 셀을 운영하거나 블레이드 포트폴리오가 더 크고 신규/정비 라인이 혼합된 경우 효과는 그에 비례하여 커집니다. 지그 제작 대기 시간 없이 신규 블레이드 타입을 즉시 셀에 투입할 수 있다는 전략적 이점은 별도입니다.

‍

지금이 적기인 이유

1. MRO 슈퍼사이클이 진행 중입니다. 애프터마켓의 기록적인 물량, 가장 큰 비중을 차지하는 엔진, 한계에 다다른 정비소 가동률 등, 셀당 처리량이 핵심이며 셋업 시간은 이를 저해하는 가장 큰 요인입니다.
2. 추적 가능성(Traceability)의 기계 판독화. 데이터 매트릭스 코드를 활용한 직접 부품 마킹(DPM)이 전체 수명 주기에 걸쳐 표준으로 자리 잡고 있으며, 마킹 범위 확대와 AS9132에 따른 엄격한 품질 요구 사항이 강조되고 있습니다.
3. 숙련공 부족이 수작업을 위협합니다. 수동으로 부품을 넣고, 뒤집고, 정렬하는 작업은 검사 및 수리 공정에 꼭 필요한 인력을 낭비하게 만듭니다.

‍

결론: 그리퍼가 곧 지그가 됩니다 – 신규 및 중고 블레이드 모두를 위한 솔루션

터빈 블레이드의 양면 레이저 마킹 사례는 오늘날 항공기 제조 분야의 자동화가 어디에서 병목 현상을 겪고 있는지 잘 보여줍니다. 문제는 레이저나 로봇이 아니라, 수천 가지의 서로 다른 형상과 마모된 부품을 어떻게 반복 정밀도로 고정하느냐에 있습니다. 적응형 FlexCLAMP 그리퍼는 이에 대한 구조적인 해답을 제시합니다. 이 그리퍼는 모든 블레이드 형상에 맞춰 스스로 변형되어 레이저 아래에서 안정적으로 고정하며, 재장착 없이 뒤집을 수 있습니다. 이를 통해 부품별 전용 지그를 사용하던 기존의 2단계 공정을 셋업 시간 제로의 연속적인 로봇 공정으로 전환합니다.

엔진 제조사, 블레이드 생산 업체 및 MRO 기업에게 이는 곧 신품과 수리품, 소형과 대형 블레이드, 현재와 미래의 모든 모델을 하나의 셀, 하나의 그리퍼, 하나의 공정으로 처리할 수 있음을 의미합니다.

‍

귀사의 블레이드, 당사의 고정 솔루션

신규 제조든 유지보수든 터빈 블레이드 마킹 작업이 필요하시다면 언제든 문의해 주십시오. 귀사의 CAD 데이터나 샘플 부품을 바탕으로 어떤 FlexCLAMP 구성이 귀사의 형상에 적합한지, 그리고 추가적인 FLEXSTATION 고정 장치가 필요한지 며칠 내로 검토해 드립니다.

‍
