Tausende Bauteile, eine Aufnahme: Adaptive Spanntechnik für Implantate, Prothesen und OP-Instrumente mit der MATRIX FLEXSTATION

Wie sich Variantenvielfalt in der Medizintechnik – von patientenspezifischen Wirbelsäulenimplantaten bis hin zu chirurgischem Besteck – mit einer CAD-gesteuerten, programmierbaren Aufnahme abbilden lässt: ohne Vorrichtungsdschungel, ohne Wartezeiten auf neue Hardware.

Wer in der Medizintechnik fertigt, bewegt sich in einem Spannungsfeld, das fast keine andere Branche so kennt: Auf der einen Seite extrem hohe regulatorische Anforderungen an Rückverfolgbarkeit, Qualitätssicherung und Reproduzierbarkeit. Auf der anderen Seite eine Variantenvielfalt, die mit jedem Jahr wächst – getrieben durch personalisierte Medizin, neue Implantatgenerationen und immer differenziertere chirurgische Instrumente.

Der Engpass liegt dabei selten beim eigentlichen Bearbeitungsprozess. Laser, Messmaschine und Bearbeitungszentrum sind heute hochpräzise. Der Engpass ist das, was viele kaum beachten: die Werkstückaufnahme. Genauer gesagt – die Tatsache, dass für jedes Implantat, jeden Schaft, jede Knochenraspel und jedes Wirbelsäulen-Cage eine eigene, bauteilspezifische Vorrichtung konstruiert, gefertigt, eingelagert und gepflegt werden muss.

Genau hier setzt die MATRIX FLEXSTATION an: eine CAD-gesteuerte, programmierbare Spannplattform, die ihre Aufnahme aus den 3D-Daten des Bauteils automatisch ableitet – und damit hunderte bauteilspezifische Vorrichtungen durch ein einziges adaptives System ersetzt.

‍

Herausforderung: Hunderte Geometrien, kein Spielraum für Toleranz

Ein Blick auf einen typischen Medizintechnik-Hersteller verdeutlicht die Größenordnung. ZEPF MEDICAL INSTRUMENTS – ein Anwender unseres X-SUPPORT-Systems – beschreibt in einem öffentlichen Anwenderstatement ein Produktportfolio von rund 15.000 Artikeln. Selbst wenn nur ein Bruchteil davon gleichzeitig in der aktiven Fertigung läuft, entsteht eine Variantendichte, die mit klassischer Vorrichtungstechnik kaum noch beherrschbar ist.

Typische Bauteile und ihre Eigenheiten:

• Chirurgische Instrumente. Knochenraspeln, Knochenfeilen, Pinzetten, Klemmen, Skalpellgriffe, Knochenfräser – filigran, oft gebogen, mit empfindlichen Funktionsflächen. Für die Laserbeschriftung mit UDI-Code muss jedes Teil exakt liegen, sonst verzieht sich der Data-Matrix-Code oder die thermische Belastung wandert in den falschen Bereich.
• Endoprothetik-Komponenten. Hüftschäfte, Knie-Tibiakomponenten, Femurköpfe – meist aus Titan oder CoCr, oft mit hochpolierten Gleitflächen, die keine Druckstellen vertragen. Jede Größenvariante hat eine eigene Geometrie.
• Wirbelsäulenimplantate. Pedikelschrauben, Stäbe, Bandscheiben-Cages und zunehmend patientenspezifische Wirbelkörperersätze aus dem 3D-Druck. Hier ist die Variantenvielfalt nicht mehr die Folge des Produktprogramms – sondern die des Patienten. Jeder Wirbel ist anders.
• Patientenspezifische Implantate aus dem 3D-Druck. Cranio-Maxillo-Faziale Implantate, individuelle Tumorimplantate, patientenspezifische Bohrschablonen. Die Losgröße ist hier per Definition eins – und jedes Bauteil hat eine eigene Freiformgeometrie.

‍

Was diese Bauteile verbindet: kleine Stückzahlen, hohe Variantenvielfalt, empfindliche Oberflächen und ein nicht verhandelbarer Anspruch an Wiederholgenauigkeit. Genau die Konstellation, in der bauteilspezifische Vorrichtungen entweder zum Engpass werden – oder zum Treiber explodierender Vorrichtungslager.

‍

Klassischer Ansatz: bauteilspezifische Vorrichtungen – und warum sie nicht mitskalieren

Der etablierte Weg in der Medizintechnik sieht in den meisten Fertigungen ähnlich aus: Für jede Bauteilfamilie – und oft für jede Größenvariante innerhalb einer Familie – wird eine eigene Aufnahme konstruiert. Sei es ein gefräster Block mit konturierten Auflagen, ein Spannprisma für Schäfte oder eine spezifische Halterung für eine bestimmte Knochenfeile.

Das funktioniert – und liefert die geforderte Wiederholgenauigkeit. Aber es skaliert schlecht:

• Engineering-Aufwand. Jede neue Variante bedeutet Konstruktion, Abstimmung, Fertigung, Erprobung. Lead Times von Wochen sind die Regel.
• Lager und Verwaltung. Hunderte bis tausende Aufnahmen müssen beschriftet, sortiert, gelagert und beim Rüsten wiedergefunden werden. In QS-Bereichen führt das häufig zu eigenen Vorrichtungslagern mit eigenem Management-Aufwand.
• Rüstzeit. Jeder Variantenwechsel kostet 2–5 Minuten – mehrfach pro Tag, jeden Tag. In der Summe ein erheblicher Stillstand.
• Designänderungen. Ein Bauteilupdate – etwa eine veränderte Pfannenform oder ein neues Anbindungsmaß – zieht eine neue Vorrichtung nach sich. Die alte wandert ins Lager oder in den Schrott.
• Patientenspezifische Bauteile. Bei Losgröße eins bricht das Modell endgültig zusammen. Für jedes Implantat eine eigene Vorrichtung zu bauen, ist wirtschaftlich nicht darstellbar.

‍

Gerade der letzte Punkt wird zum strategischen Problem. Personalisierte Implantate sind kein Sonderfall mehr, sondern ein wachsender Bereich – und klassische Vorrichtungstechnik hat darauf keine Antwort.

‍

Lösung: Die MATRIX FLEXSTATION – eine programmierbare Aufnahme für alle Geometrien

Die FLEXSTATION ersetzt das Prinzip „eine Vorrichtung pro Bauteil" durch ein anderes: eine Plattform, die ihre Aufnahme aus den CAD-Daten des Bauteils ableitet. Statt physische Hardware zu konstruieren, wird ein Rezept geladen. Die Pins fahren in die berechnete Position, verriegeln, und das Bauteil liegt reproduzierbar in seiner Soll-Lage.

Das Prinzip in vier Schritten:

1. CAD-Daten einlesen. STEP, IGES, DXF – die FLEXSTATION arbeitet mit den gängigen Formaten.
2. Setup automatisch ableiten. Die Software erkennt die Geometrie und berechnet ein passendes Pin-Layout für eine stabile, tragfähige Auflage.
3. Pin-Konfiguration einstellen. Die Stößel fahren in die berechnete Position und werden pneumatisch verriegelt. Es entsteht eine konturangepasste, formstabile Aufnahme.
4. Bauteil einlegen, Prozess starten. Das Werkstück liegt in jedem Zyklus identisch – ob das nächste Bauteil derselben Variante kommt oder ein komplett anderes.

‍

Von der CAD-Datei zur einsatzbereiten Aufnahme: in etwa 5 bis 15 Minuten. Kein Konstruktionsauftrag, kein Lieferant, kein Lager.

‍

Für die Medizintechnik konfigurieren wir die FLEXSTATION mit besonders feinen Pins. Der Pin-Durchmesser ist innerhalb der Produktfamilie wählbar; für filigrane Bauteile wie Knochenraspeln, dünne Schäfte oder Wirbelsäulen-Komponenten kommen 3-mm-Pins zum Einsatz. Damit ist die Aufnahme fein genug für die Kontur und gleichzeitig flächig genug, um Druckstellen auf polierten Oberflächen zu vermeiden.

‍

Drei Anwendungsbilder aus der Medizintechnik

1. Implantatfertigung: vom Hüftschaft bis zum Wirbelsäulen-Cage

Endoprothetische Komponenten und Wirbelsäulenimplantate sind das Paradebeispiel für hohe Variantenvielfalt bei gleichzeitig hohen Anforderungen an Reproduzierbarkeit und Bauteilschonung. Ein Hüftschaft existiert in einer Vielzahl von Größen, Längen und Krümmungen. Eine Knie-Tibiakomponente kommt in unterschiedlichen Größen pro anatomischer Variante. Wirbelsäulen-Cages werden in zahlreichen Höhen und Lordosewinkeln gefertigt.

Mit der FLEXSTATION wird aus jeder dieser Varianten ein Rezept. Die Aufnahme bildet die reale Kontur des Implantats ab – über die gesamte Fläche, nicht nur an zwei oder drei Stützpunkten wie bei klassischen Spannbacken. Das hat zwei Effekte: Erstens werden Druckstellen auf polierten Gleitflächen vermieden, weil sich die Kraft über viele Pins verteilt. Zweitens kompensiert die Pin-Auflage kleine Fertigungstoleranzen aus vorgelagerten Prozessen – das Bauteil liegt stabil, auch wenn es nicht der idealen CAD-Geometrie entspricht.

2. Chirurgische Instrumente: Knochenraspeln, Pinzetten, Skalpellgriffe

OP-Besteck ist filigran, oft gebogen, und trägt heute durchgängig einen UDI-Code für die Rückverfolgbarkeit. Die typische Knochenraspel etwa – mit ihrem gezahnten Arbeitsteil, dem gebogenen Schaft und dem ergonomisch geformten Griff – hat eine Geometrie, die jede starre Aufnahme zur Sonderkonstruktion macht.

In der FLEXSTATION wird das Instrument anhand seiner CAD-Daten automatisch aufgenommen. Der Schaft liegt in der Pin-Mulde, die Verzahnung des Arbeitsteils wird flächig unterstützt, ohne dass die Schneiden in Mitleidenschaft gezogen werden. Beim Variantenwechsel – etwa zur nächsten Raspelgröße – wird einfach das nächste Rezept geladen. Die Aufnahme passt sich neu an. Kein Werkzeugwechsel, keine eigene Vorrichtung.

Für die manuelle Laserbeschriftung von OP-Besteck haben wir mit dem X-SUPPORT außerdem einen pragmatischen Einstieg – ZEPF MEDICAL INSTRUMENTS nutzt das System bereits. Den Unterschied und die jeweiligen Stärken haben wir im separaten Beitrag „Laserbeschriftung variantenfähig machen" im Detail beschrieben.

3. Patientenspezifische 3D-gedruckte Implantate: Losgröße eins, ohne Sonderbau

Der spannendste Anwendungsfall ist gleichzeitig der unausweichlichste. Patientenspezifische Implantate aus dem Pulverbett – Cranio-Maxillo-Faziale Rekonstruktionen, individuelle Tumorimplantate, anatomisch angepasste Wirbelkörperersätze – sind kein Nischenthema mehr. Sie sind ein wachsender Markt. Und sie sind das Bauteilszenario, an dem klassische Vorrichtungstechnik definitiv scheitert.

Niemand baut eine Vorrichtung für ein Bauteil, das es nur einmal gibt. Mit der FLEXSTATION ist das auch nicht nötig. Das CAD-Modell, das ohnehin für den 3D-Druck existiert, wird in die FLEXSTATION geladen – und die Aufnahme für die Nachbearbeitung, Vermessung oder Beschriftung entsteht in Minuten. Losgröße eins wird zu einem normalen Setup, nicht zu einem Sonderfall. Das ist der eigentliche Paradigmenwechsel für die personalisierte Medizin.

‍

Business Case: Was die Umstellung konkret bedeutet

Für einen mittelgroßen Medizintechnik-Hersteller mit rund 150 aktiven Bauteilvarianten in einer typischen QS-/Beschriftungsstation lässt sich der wirtschaftliche Effekt konservativ abschätzen. Die Annahmen: 8–15 Variantenwechsel pro Tag, 220 Produktionstage, eine bestehende Landschaft aus bauteilspezifischen Aufnahmen mit jährlichem Zubau.

• Wegfall bauteilspezifischer Aufnahmen (150 aktive Varianten × ca. 800–1.500 €): ca. 120.000–225.000 € (verteilt über mehrere Jahre)
• Reduzierter Engineering-Aufwand für neue Vorrichtungen (CAD-basiertes Setup): ca. 20.000–40.000 €
• Wegfall Lagerhaltung und Verwaltung der Vorrichtungsvielfalt: ca. 5.000–10.000 €
• Reduzierte Rüstzeiten (2–4 Min. × 8–15 Wechsel/Tag × 220 Tage): ca. 25.000–45.000 €
• Weniger Ausschuss durch falsche Lage oder Beschädigung empfindlicher Oberflächen: ca. 10.000–25.000 €
• Schnellere Markteinführung neuer Varianten (Time-to-Production): strategischer Hebel

→ Geschätzte Gesamtersparnis pro Linie und Jahr: 60.000–120.000 €
‍

Hinweis: Die Werte basieren auf konservativen Annahmen für einen mittelgroßen Medizintechnik-Hersteller mit einer QS-/Beschriftungsstation. Bei mehreren Stationen, höherer Variantenvielfalt oder größeren Bauteilportfolios skaliert der Effekt entsprechend. Bei Implantatfertigern mit Tausenden aktiven Varianten – im Stil eines Anwenders wie ZEPF mit 15.000 Artikeln – multipliziert sich die Wirkung deutlich.

‍

Mindestens so wichtig wie die direkte Einsparung ist allerdings ein indirekter Hebel, der sich schlechter beziffern, aber unmittelbar im Markt spüren lässt: die Geschwindigkeit, mit der neue Bauteilvarianten in die Fertigung kommen. Wer für eine neue Implantatserie keine Wochen mehr auf Vorrichtungen wartet, sondern in Minuten produktionsfähig ist, verschiebt damit auch die Time-to-Market – und das ist in einem Marktumfeld mit kürzeren Produktzyklen und steigendem Anteil patientenspezifischer Lösungen ein strategischer Vorteil.

‍

Warum jetzt der richtige Moment ist

Drei Entwicklungen kommen aktuell zusammen, die jede für sich gegen das Festhalten an bauteilspezifischen Vorrichtungen sprechen:

‍

1. MDR und UDI machen die lückenlose Rückverfolgbarkeit zur Pflicht. Jedes Bauteil braucht eine reproduzierbare Aufnahme für die Beschriftung – bei steigender Variantenanzahl.
2. Personalisierte Medizin treibt die Variantenvielfalt nach oben. Patientenspezifische Implantate sind kein Sonderfall mehr.
3. Automatisierung und Fachkräftemangel zwingen Hersteller dazu, Prozesse mit weniger manuellem Eingriff und kürzeren Rüstzeiten zu fahren.

‍

Jede dieser Entwicklungen verschiebt den Hebel weg von der Hardware und hin zum digitalen Setup. Die FLEXSTATION ist genau dafür gebaut.

‍

Exkurs: Die MATRIX-Produktfamilie in der Medizintechnik

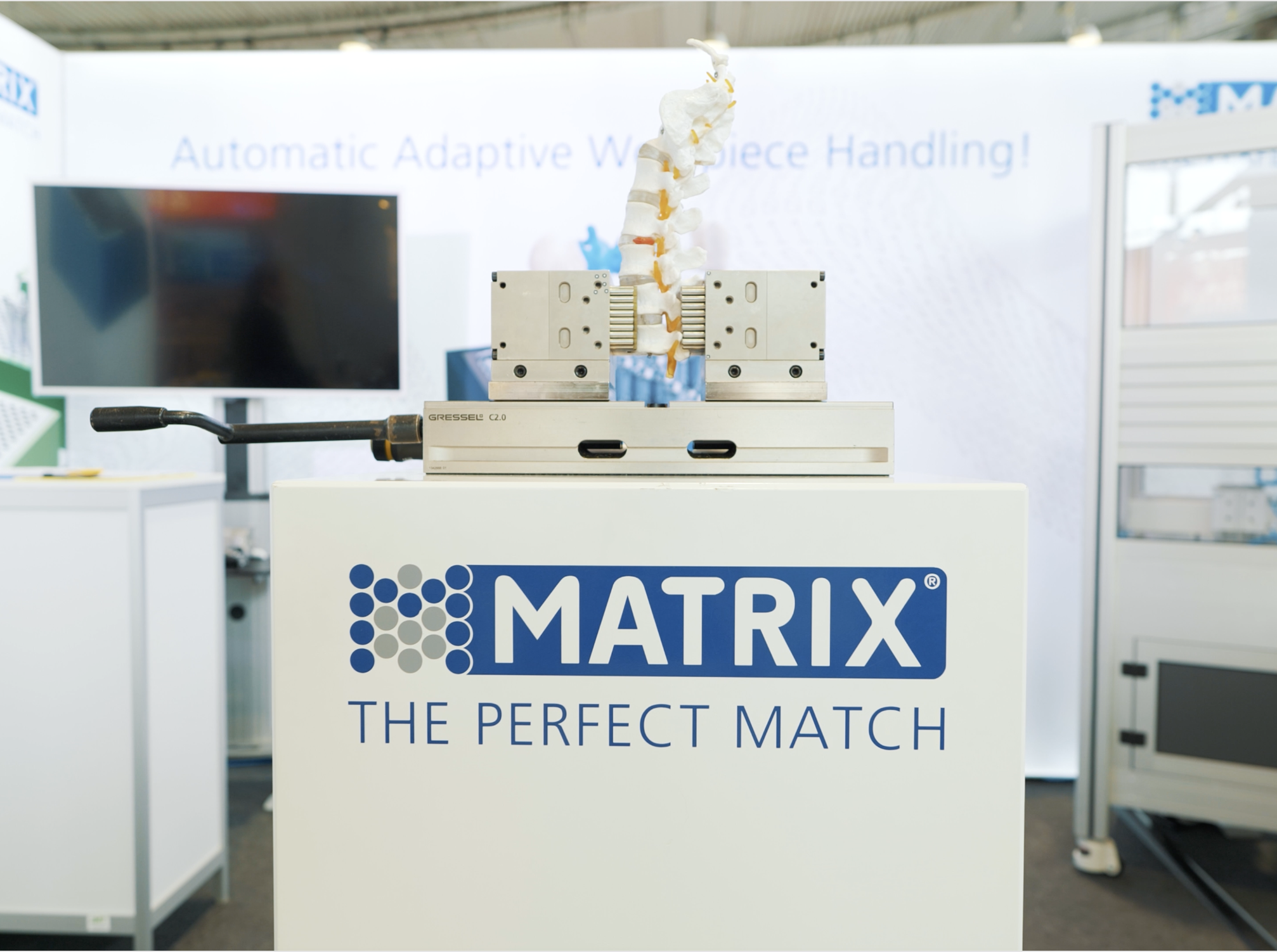

Die FLEXSTATION ist nicht der einzige Weg, MATRIX-Pintechnologie in der Medizintechnik einzusetzen. Im Video zu unserem Messeauftritt sind weitere Systeme zu sehen, die wir für unterschiedliche Anwendungsfälle entwickelt haben – alle auf demselben Grundprinzip der adaptiven Pin-Auflage, aber mit unterschiedlichem Automatisierungsgrad und für unterschiedliche Bauteilgrößen.

• BlueCLAMP (Manuell) — Werkstattnahe Prüf- und Montagearbeitsplätze, manuelle Bearbeitung kleiner Serien
• X-SUPPORT (Manuell) — Manuelle Laserbeschriftung von OP-Besteck und Instrumenten bei hoher Variantenvielfalt
• FLEX-Clamp Mini (Pneumatisch) — Pick & Place filigraner Teile in Roboterzellen, Pin-Durchmesser 3 mm
• FLEXSTATION (Vollautomatisch) — CAD-gesteuerte Aufnahme für Implantate, Prothesen und Instrumente bei wechselnden Geometrien

‍

In der Praxis ergänzen sich die Systeme. Eine typische Einstiegssituation: Ein Hersteller beginnt mit einem manuellen X-SUPPORT für die Beschriftungsstation, ergänzt eine FLEX-Clamp Mini für eine Roboterzelle mit kleinen Implantatkomponenten, und integriert mittelfristig eine FLEXSTATION für die zentrale QS-Vermessung. Das System wächst mit – und löst die Vorrichtungsvielfalt schrittweise ab.

‍

Fazit: Vom Vorrichtungslager zur programmierbaren Aufnahme

Die Medizintechnik zeigt exemplarisch, wie sich ein Automatisierungsproblem verschiebt: Nicht der Laser, nicht die Messmaschine, nicht das Bearbeitungszentrum sind die Hürde – sondern die Aufnahme der Vielfalt. Wer heute mit hunderten oder tausenden bauteilspezifischen Vorrichtungen arbeitet, verwaltet im Grunde ein analoges Variantenlager in einer digitalen Produktionsumgebung.

Die FLEXSTATION löst diesen Widerspruch: Ein einziges programmierbares System ersetzt den Vorrichtungsbestand, reduziert Rüstzeiten auf Minuten und macht die Linie bereit für jede neue Geometrie – vom Standard-Hüftschaft über patientenspezifische Wirbelsäulenimplantate bis zur nächsten Generation 3D-gedruckter Bauteile.

‍

Für Unternehmen in der Medizintechnik ist das nicht nur eine technische Verbesserung – es ist ein Wechsel der Fertigungslogik: weg vom bauteilspezifischen Sonderbau, hin zur universellen, CAD-gesteuerten Aufnahme, die sich anpasst, verriegelt und prozesssicher hält.

Wenn Sie aktuell mit wachsenden Vorrichtungslagern, langen Lead Times für neue Bauteilvarianten oder patientenspezifischen Implantaten arbeiten, deren Aufnahme heute manuell gelöst wird, lohnt sich ein Blick auf programmierbare Spannsysteme – bevor die nächste Sondervorrichtung in Auftrag geht.

‍

Ihre Bauteile, unsere Aufnahme

Wenn Sie konkrete Implantate, Prothesen oder Instrumente haben, deren Aufnahme Sie heute mit individuellen Vorrichtungen lösen, sprechen Sie uns an. In der Regel können wir innerhalb weniger Tage anhand Ihrer CAD-Daten beurteilen, welche Pin-Konfiguration für Ihre Anwendung die richtige ist – und ob die FLEXSTATION, eine FLEX-Clamp Mini oder ein X-SUPPORT der passende Einstieg ist.

‍
